Структурный шум от вентиляционного оборудования остается одной из главных проблем при проектировании систем микроклимата в жилых, офисных и промышленных зданиях. Согласно СП 51.13330.2011 «Защита от шума» и СанПиН 1.2.3685-21, уровень структурного шума в помещениях не должен превышать установленных нормативов, что требует применения эффективных виброизоляционных решений.
Физические принципы виброизоляции
Виброизоляция основана на снижении передачи механических колебаний от источника к ограждающим конструкциям здания. Эффективность виброизоляции характеризуется коэффициентом передачи τ, который определяется по формуле:
τ = 1 / √[(1 — (f/f₀)²)² + (2δf/f₀)²]
где:
-
f — частота возбуждающей силы, Гц
-
f₀ — собственная частота системы «масса-пружина», Гц
-
δ — коэффициент демпфирования
Для обеспечения эффективной виброизоляции необходимо, чтобы отношение f/f₀ было больше √2, что обеспечивает коэффициент передачи менее 0,7.
Классификация виброизоляторов по конструкции

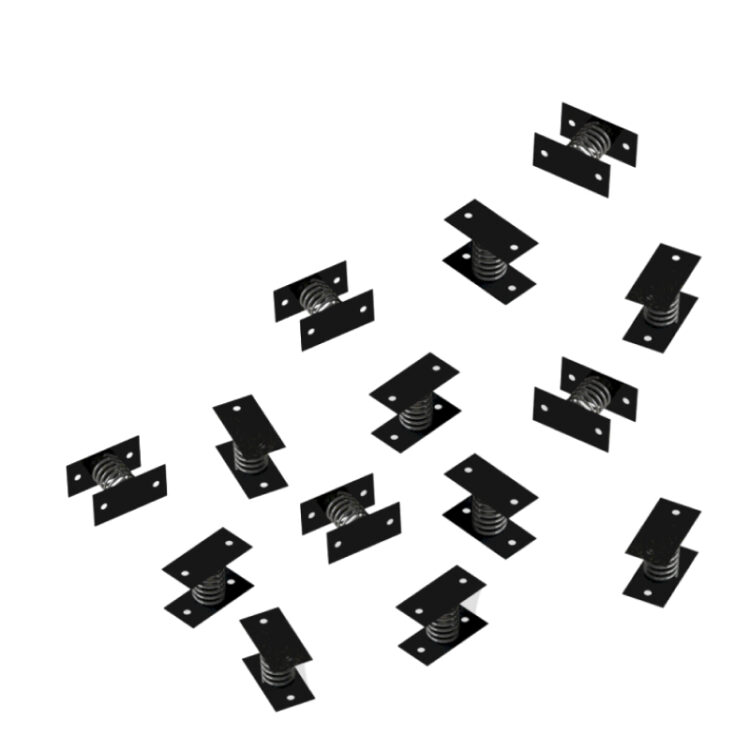

Пружинные виброизоляторы
Пружинные элементы обеспечивают высокую эффективность на низких частотах (5-20 Гц), что критично для крупногабаритных вентиляторов. Собственная частота пружинных виброизоляторов рассчитывается по формуле:
f₀ = 1/(2π) × √(k/m)
где k — жесткость пружины (Н/м), m — масса оборудования (кг).
Преимущества:
-
Высокая эффективность на низких частотах
-
Долговечность при правильной эксплуатации
-
Стабильность характеристик в широком температурном диапазоне
Недостатки:
-
Резонансные явления на собственной частоте
-
Необходимость точного расчета статического сжатия
Резиновые виброизоляторы
Резиновые элементы эффективны в диапазоне средних и высоких частот (50-500 Гц). Материал обладает внутренним демпфированием, что снижает амплитуду колебаний на резонансных частотах.
Технические характеристики:
-
Твердость по Шору: 40-80 единиц
-
Рабочий температурный диапазон: от -40°C до +80°C
-
Коэффициент передачи: 0,1-0,3 на частотах выше 100 Гц
Комбинированные виброизоляторы
Сочетают пружинные и эластомерные элементы, обеспечивая эффективность в широком частотном диапазоне. Пружина работает на низких частотах, а резиновый элемент обеспечивает демпфирование и ограничивает перемещения при переходных процессах.
Расчет виброизоляции для различных типов вентиляторов
Осевые вентиляторы
Осевые вентиляторы генерируют преимущественно низкочастотные колебания, связанные с неравномерностью потока и дисбалансом рабочего колеса. Основная частота возбуждения определяется оборотами двигателя:
f₁ = n/60 (Гц)
где n — частота вращения, об/мин.
Для эффективной виброизоляции осевых вентиляторов типа ВО-14-320 или ВО-13-284 собственная частота виброизоляторов должна составлять не более f₁/3.
Радиальные вентиляторы
Радиальные машины создают более широкий спектр колебаний, включая лопастную частоту:
fл = z × n/60 (Гц)
где z — количество лопаток рабочего колеса.
При проектировании виброизоляции для радиальных вентиляторов ВР-80-70 или ВР-280-46 необходимо учитывать как основную частоту вращения, так и лопастную частоту.
Крышные вентиляторы
Крышные установки работают в условиях воздействия ветровых нагрузок и температурных деформаций кровли. Виброизоляторы должны обеспечивать не только снижение вибрации, но и компенсацию температурных перемещений основания.
Особенности монтажа виброизоляции
Определение центра тяжести
Виброизоляторы должны располагаться так, чтобы центр тяжести системы проходил через геометрический центр опорной базы. Для асимметричного оборудования требуется использование виброизоляторов с различной жесткостью или смещение точек крепления.
Статическое сжатие
Рабочее статическое сжатие виброизоляторов должно составлять 25-75% от максимально допустимого. Недостаточное сжатие снижает эффективность виброизоляции, избыточное — может привести к разрушению материала.
Ограничители перемещений
При использовании пружинных виброизоляторов обязательна установка ограничителей перемещений для предотвращения повреждений при пуске и остановке оборудования.
Типичные ошибки при проектировании виброизоляции
Неправильный выбор типа виброизоляторов
Применение резиновых виброизоляторов для низкооборотных машин большой массы приводит к недостаточной эффективности на основных частотах возбуждения. Для таких применений требуются пружинные или комбинированные элементы.
Игнорирование жесткости основания
Установка виброизоляторов на гибкое основание может привести к возникновению связанных колебаний системы «оборудование-виброизоляторы-основание». Жесткость основания должна превышать жесткость виброизоляторов не менее чем в 10 раз.
Неучет динамических нагрузок
При работе вентиляторов возникают дополнительные динамические нагрузки, связанные с пульсациями воздушного потока и электромагнитными силами двигателя. Виброизоляторы должны быть рассчитаны с запасом по несущей способности.
Контроль эффективности виброизоляции
Эффективность виброизоляции оценивается путем измерения уровней вибрации до и после установки виброизоляторов. Измерения проводятся в соответствии с ГОСТ 31295.2-2005 «Шум. Измерение шума на рабочих местах» в октавных полосах частот.
Критерии эффективности:
-
Снижение уровня вибрации на фундаменте не менее 10 дБ
-
Отсутствие превышения нормативных значений структурного шума в помещениях
-
Стабильность характеристик при длительной эксплуатации
Современные решения в области виброизоляции
Российские производители вентиляционного оборудования активно развивают направление комплексной поставки систем с готовыми решениями по виброизоляции. При выборе крышных вентиляторов важно учитывать возможность комплектации специализированными виброизоляторами, адаптированными под конкретные модели оборудования. ООО «Виктория», например, предлагает широкую линейку крышных вентиляторов ВКРВ и ВКРС с предварительно рассчитанными системами виброизоляции, что обеспечивает оптимальное соотношение эффективности и стоимости решения.
Заключение
Эффективная виброизоляция вентиляционного оборудования требует комплексного подхода, включающего правильный расчет динамических характеристик системы, выбор оптимального типа виброизоляторов и качественный монтаж. Современные технические решения позволяют обеспечить соответствие самым строгим нормативным требованиям по защите от структурного шума.
Для промышленных применений особое значение имеет надежность и долговечность виброизоляционных систем. ООО «Виктория» с 15-летним опытом производства предлагает комплектующие для виброизоляции, включая специализированные виброизоляторы и гибкие вставки, разработанные с учетом характеристик конкретных моделей вентиляционного оборудования. Вся продукция сертифицирована по ГОСТ Р ИСО 9001-2015 и соответствует требованиям действующих технических регламентов.
